Изготовление печатных плат в единичном экземпляре востребовано производителями электроники, в основном, для тестирования, выявления ошибок в новых проектах. Так производитель снижает риск изготовления серийных изделий, требующих впоследствии серьезных доработок. А также проверки нескольких идей реализации проекта, путем изготовления несколько видов единично изготовленных печатных плат.

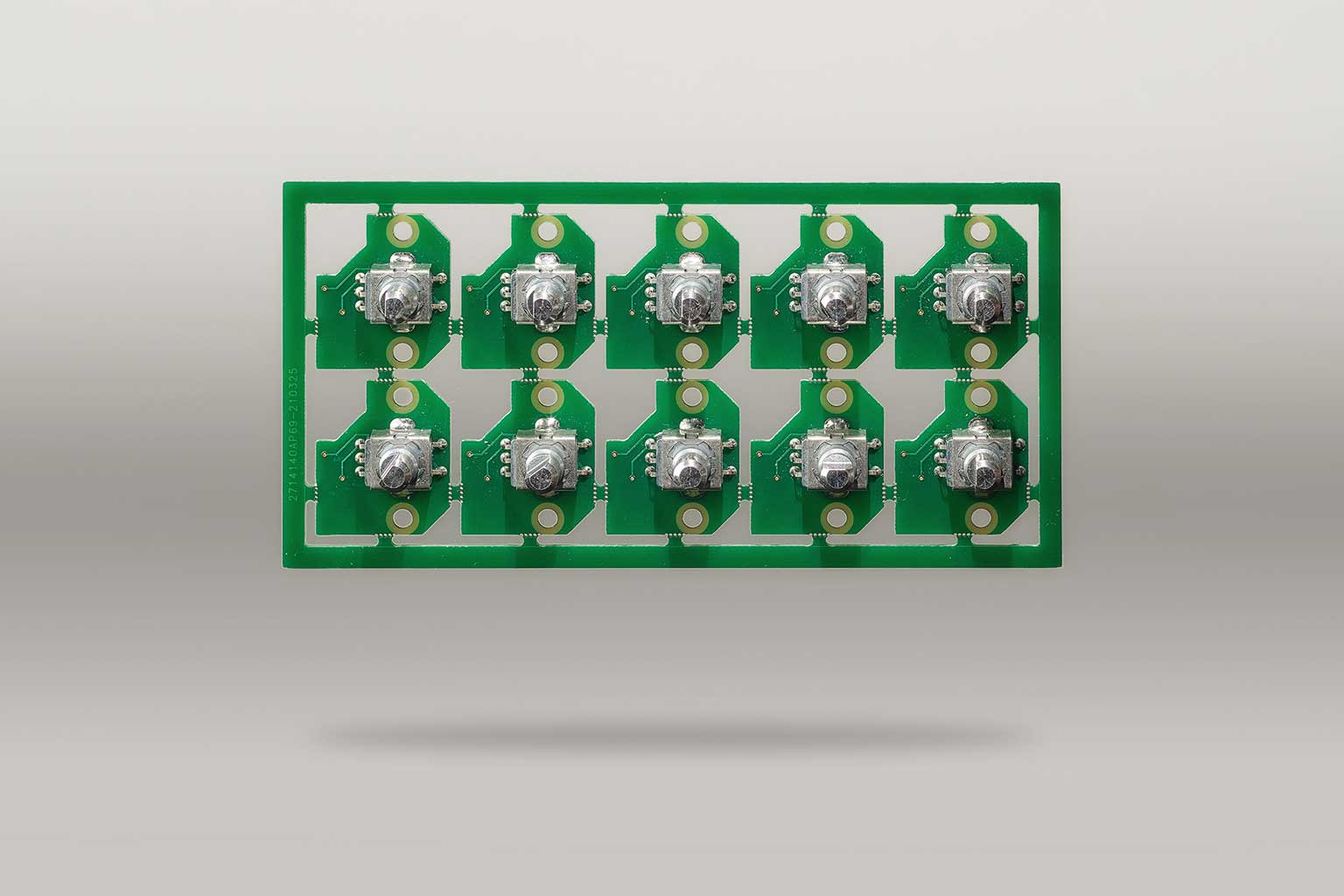

Единичное изготовление печатных плат

Разработка схемы при единичном изготовлении печатной платы проводится так же, как и при серийном производстве. Ведь единичные образцы являются основой для запуска серийного производства. Поэтому, изначально правильная разработка схемы — это фундаментом будущего устройства.

Процесс проходит следующим образом:

подготовка схемы — по Вашей идее инженер или Вы, если у Вас есть знания, создает схему электрическую принципиальную будущего устройства.

После того, как будет создана принципиальная схема, проводится разводка топологии печатной платы. Выполняется это, как правило, в специальной программе (это может быть pcad, kcad, altium). На выходе мы получаем gerber-файл, по которому можно заказать изготовления будущего изделия на любом производстве.

Его можно выполнить самостоятельно, если есть навыки. Или документацию могут разработать за Вас инженеры-электроники.

Перед запуском проекта рекомендуется изготовить несколько тестовых образцов, чтобы провести проверку и коррекцию работы электронного устройства. Заказать печатные платы, при наличии документации можно в любом месте, включая комплектацию платы электронными компонентами и их монтаж. Задача — получить тестовые образцы плат, готовые к проверке.

Единичные образцы печатных плат необходимы производителям для тестирования реализации разных вариантов идеи. Когда нужно выбрать из нескольких вариантов один оптимальный, который послужит прототипом для серийного производства электронного устройства. А также, если планируется серийный выпуск печатных плат, то изготовление их единичных экземпляров снижает риски и затраты при серийном производстве.
