Что нужно для изготовления печатных плат — пошаговая инструкция

Двадцатилетний опыт работы нашей компании показывает, что существует большое количество обращений с просьбами изготовления печатных плат, на которые невозможно точно ответить. Причиной этому является непонимание: что является основой в процессе производства плат. Для того, чтобы внести ясность в этот вопрос мы публикуем это наставление, можно сказать мануал. Прочитав его, любой инженер, конструктор, любитель или простой человек сможет правильно, с меньшими для себя издержками, изготовить плату, а конечное изделие гарантировано будет функционировать и точно не разочарует Вас.

Основой любого электронного изделия служит идея. Именно креатив, который направлен в сторону решения конкретной задачи, запускает процесс ее реализации — воплощения в жизнь. Идея — это точное описание решения какой-либо проблемы. В любой отрасли техники. От работы компьютера, авиатехники, агротехники до банального освещения магазинов, улиц, производственных площадей.

ШАГ 1

Поэтому, первое, что важно — это четко представлять себе идею решения конкретной задачи.

Конечно, профессиональный инженер, рождая идею, сопровождает ее схемотехникой, то есть электрической схемой принципиальной будущего изделия (печатной платы). И это правильно, в таком случае, не возникает никаких вопросов: ведь инженер-заказчик и наш отдел разработки друг друга поймут даже не созваниваясь. Достаточно вникнуть в схему и все становится ясно.

Но, если схему Вы предоставить не можете по причине того, что просто не специалист в этом — это нормально! Большинство наших крупных заказчиков, работая с нами, не имели принципиальных схем. Их разрабатывал наш отдел конструкторов в рамках контрактного производства электроники. Еще раз, отсутствие схемы — это нормальная ситуация, когда не специалисту в электронике нужно решить какую-то проблему с помощью внедрения электронного изделия. Но, в таком случае, Вы обязаны составить техническое задание. Оно может быть в любом виде: электронном или на бумаге. Его назначение — абсолютно точно, во всех деталях, описать функционал будущего устройства. Этот документ изучит наш инженер и составит по нему принципиальную схему будущего изделия.
Очень много обращений начинается с фразы: «Я сейчас к Вам приеду и все расскажу, как должно устройство функционировать». Не тратьте время на лишние разговоры. Это не работает!

ШАГ 2

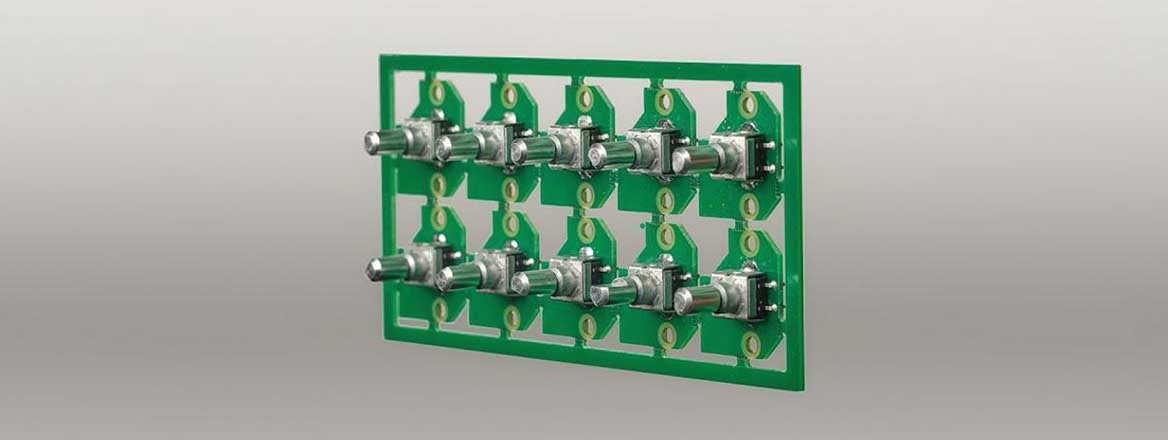

И так, есть идея и техническое задание. Далее мы делаем принципиальную схему и на основе ее конструируем печатную плату. Но есть еще одна вещь, которую обязан понимать заказчик: не все платы после их производства можно вставить в соответствующее им место в устройстве, где они должны функционировать. Речь идет о том, что от требуемых габаритных размеров будет зависеть разводка печатной платы, ее спецификация и нюансы изготовления. Так, чтобы готовое устройство помещалось в то место, где должно работать. А также, чтобы работало долго. Надежность, не в последнюю очередь, обеспечивается соблюдением всех правил и норм ГОСТ как при при разводке самой платы, так и установке компонентов.

ШАГ 3

Утвержденные размеры (макет будущей печатной платы) и принципиальная схема дает возможность запустить процесс производства документации.

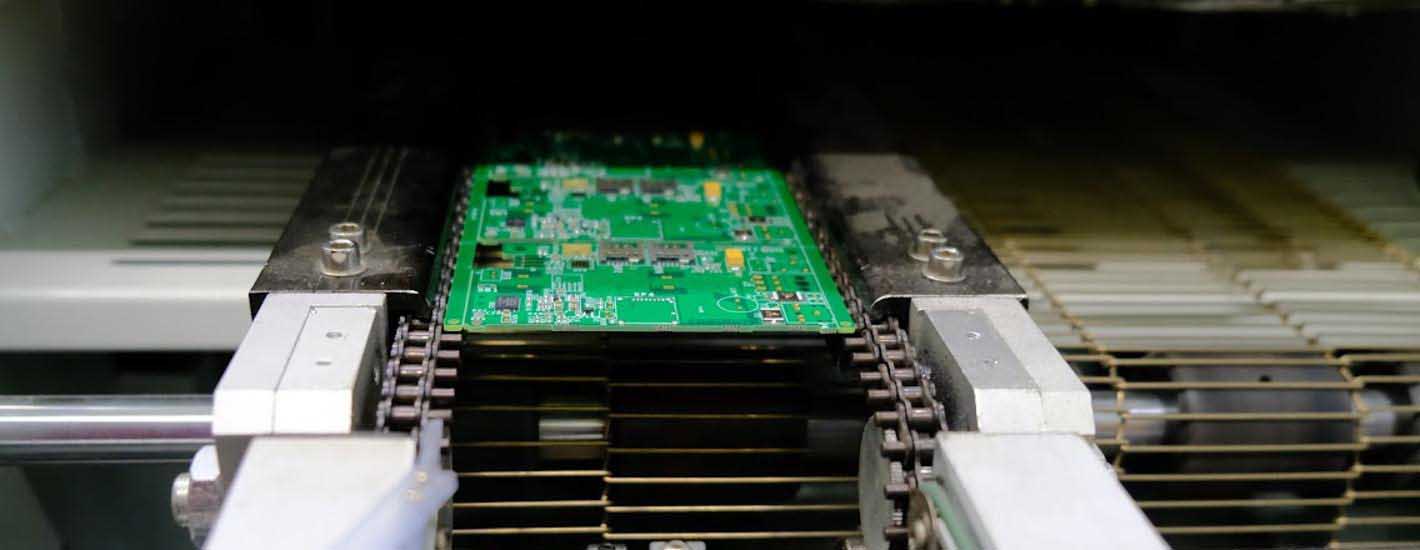

Есть проекты, в которых документация выполнена третьими сторонами и нашей компании оставалось только выполнить все, что сказано в ней и запустить, например, серийное изготовление печатных плат. Составленная документация дает возможность заказчику изготовить разработанные платы в любом количестве у любого производителя. А также отвечает на вопрос стоимости реализации Вашей идеи.

Основная ошибка начинающих разработчиков и не специалистов заключается в том, что они хотят, обратившись к производителю, получить сразу стоимость на основании изложенной идеи. Это не возможно!
Ни один уважающий себя производитель не возьмет ответственность, выслушав идею, без документации, озвучить стоимость.

Gerber-файл является единственной основой для изготовления печатной платы и входит в состав документации. Для его создания может быть использовано разное программное обеспечение (приложения и редакторы). Но на выходе gerber-файл должен быть правильным и однозначным.

ШАГ 4

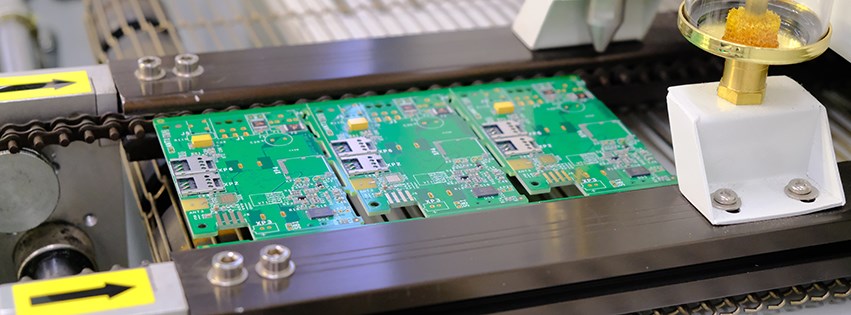

При серийном заказе новых (только разработанных устройств, модулей) печатных плат рекомендуем прежде чем запускать в производство всю серию — изготовить опытные образцы. Это даст возможность протестировать устройство в работе и в случае выявления каких-либо замечаний — устранить их уже при производстве серийной партии изделий. При этом существует нюанс: стоимость образцов оплачивается на этапе создания документации. Это нужно иметь в виду и быть к этому готовым.

ШАГ 5

Если необходимо, по желанию клиента, можно заказать изготовление печатных плат с электроконтролем. Эта услуга платная. Но за небольшие деньги Вы получите стопроцентное качество каждой единицы изделия.

Если изготовление серийное — оплата вносится после проверки работоспособности опытных образцов. Если заказ дублируется и опытные образцы не производятся — оплата вносится перед процессом изготовления, то есть — предоплата. По предоплате работают все другие заказчики.

ШАГ 6

Для изготовления печатной платы заказчику нужно иметь идею, выраженную в виде технического задания либо принципиальной схемы устройства, и бюджет на проект. Основой является правильно поставленная задача, то есть грамотно написанное техническое задание. Как правило, если начальная документация понятна — с реализацией идеи проблем не возникает. Помните, что в основном (за редким исключением) проблемы при изготовлении электронных устройств носят субъективный характер, находящийся на стороне заказчика (большей частью — это непонимание процесса производства). Чтобы избежать их — следуйте этой инструкции. А мы Вам в этом с радостью поможем! С уважением, команда VERIKOM!
